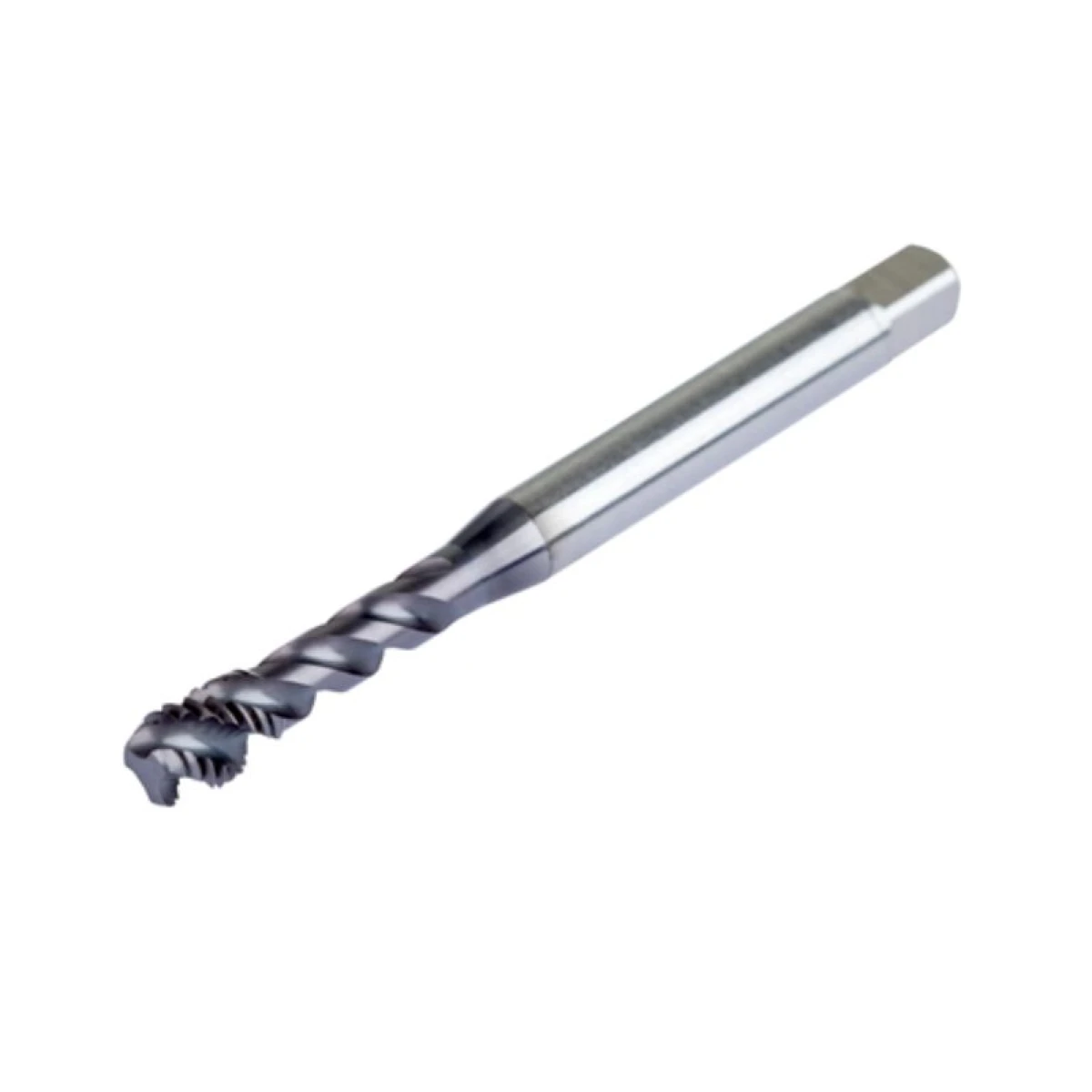

Machuelo flauta en espiral E698UNC1/4 – 1/4×20 UNC HSS-E-PM S DIN/ANSI Standard, TiCN recubierto

Datos Técnicos:

Ficha Técnica – Machuelo HSS-E-PM

Nombre del producto: E698UNC1/4
Longitud de sujeción – pulgadas (LCS): 0.31″
Ancho de sujeción – pulgadas (WSC): 0.189″
Diámetro de conexión – pulgadas (DCON MS): 0.255″
Número de flautas (NOF): 3
Longitud total – pulgadas (OAL): 3.15″
Diámetro de orificio pre-mecanizado – imperial (PHD): N7
Diámetro de orificio pre-mecanizado – pulgadas (PHD): 0.201″
Diámetro de rosca (TDZ): 1/4″
Longitud de roscado – pulgadas (THL): 0.394″
Hilos por pulgada (TPI): 20
Límite de tolerancia: H5
Longitud utilizable – pulgadas (LU): 0.984″

 Condiciones de Corte:

P – Acero y acero fundido (aceros con contenido de aleación ≤ 10% y dureza < 45 HRC)
M – Acero inoxidable (aceros resistentes a la corrosión con ≥ 11% de cromo)
N – Metales no ferrosos (metales, incluyendo aleaciones, sin una cantidad significativa de hierro
